Bok tamo! Kao dobavljača mjenjača s cilindričnim zupčanicima, često me pitaju kako izračunati čvrstoću zuba zupčanika u mjenjaču s cilindričnim zupčanicima. To je ključni aspekt, posebno kada želite osigurati pouzdanost i performanse vašeg mjenjača. Pa sam mislio da ću to raščlaniti u ovom postu na blogu.
Razumijevanje osnova
Prije nego što se upustimo u izračune, prođimo brzo o tome što su cilindrični zupčanici. Zupčanici s ravnim zupčanicima su najjednostavniji tip zupčanika, s ravnim zubima koji su paralelni s osi zupčanika. Koriste se u širokom rasponu primjena, od malih mehaničkih uređaja do teških industrijskih strojeva.
Čvrstoća zuba čeličnog zupčanika određuje koliko opterećenja može podnijeti bez kvara. Postoje dvije glavne vrste loma koje trebamo uzeti u obzir: lom savijanjem i lom uslijed kontaktnog zamora (udubina).
Proračun čvrstoće na savijanje
Čvrstoća na savijanje zuba zupčanika izračunava se pomoću Lewisove formule, koju je razvio Wilfred Lewis 1892. godine. Osnovna ideja koja stoji iza ove formule je izračunati maksimalno naprezanje na savijanje u zubu zupčanika i usporediti ga s dopuštenim naprezanjem na savijanje.
Lewisova formula za naprezanje na savijanje ($\sigma$) dana je na sljedeći način:
[ \sigma=\frac{W_t}{bm Y} ]
gdje:
- $W_t$ je tangencijalno opterećenje na zubu zupčanika (u N). Ovo opterećenje određeno je snagom koju prenosi mjenjač i brzinom vrtnje zupčanika. Ako znate snagu ($P$) u vatima i brzinu vrtnje ($n$) u okretajima u minuti (rpm), tangencijalno opterećenje može se izračunati kao (W_t=\frac{60\times10^3P}{2\pi rn}), gdje je (r) radijus uspona zupčanika.
- $b$ je širina površine zupčanika (u mm). Ovo je širina zuba zupčanika mjerena duž osi zupčanika.
- $m$ je modul zupčanika. Modul je mjera veličine zuba zupčanika i definiran je kao (m = \frac{d}{z}), gdje je (d) promjer koraka zupčanika, a (z) broj zuba.
- $Y$ je Lewis faktor oblika. Ovisi o broju zubaca na zupčaniku i kutu pritiska. Možete pronaći tablice ili grafikone koji daju vrijednosti (Y) za različite brojeve zubaca i kutove pritiska.
Nakon što ste izračunali naprezanje na savijanje, trebate ga usporediti s dopuštenim naprezanjem na savijanje ($\sigma_{all}$). Zupčanik se smatra sigurnim od kvara na savijanje ako (\sigma\leq\sigma_{sve}).
Izračun čvrstoće na zamor kontakta
Otkaz uslijed zamora kontakta događa se kada opetovani kontakt između zuba zupčanika uzrokuje pucanje površine zuba i pojavu udubljenja. Za izračun kontaktnog naprezanja koristimo Hertzovu teoriju kontakta.
Formula za kontaktno naprezanje ($\sigma_c$) u čeličnim zupčanicima je:
[ \sigma_c = Z_E\sqrt{\frac{W_t}{b d_1}\frac{1}{1 - \frac{d_1}{d_2}}} ]
gdje:
- $Z_E$ je koeficijent elastičnosti, koji ovisi o materijalima dva zaprežna zupčanika. Za čelične - na - čelične zupčanike, (Z_E\približno 189,8\ MPa^{1/2}).
- $bd_1$ je širina lica puta promjer koraka manjeg zupčanika (u (mm^2)).
- (d_1) i (d_2) su promjeri koraka manjeg odnosno većeg zupčanika.
Baš kao i kod naprezanja na savijanje, potrebno je usporediti naprezanje kontakta s dopuštenim naprezanjem kontakta ($\sigma_{c,all}$). Zupčanik je siguran od kvara uslijed zamora kontakta ako (\sigma_c\leq\sigma_{c,all}).
Čimbenici koji utječu na čvrstoću zuba zupčanika
Nekoliko je čimbenika koji mogu utjecati na čvrstoću zuba zupčanika. Evo nekih od najvažnijih:
Svojstva materijala
Vrsta materijala koji se koristi za zupčanike ima veliki utjecaj na njihovu čvrstoću. Često se koriste materijali poput legiranih čelika jer imaju visoku čvrstoću i dobru otpornost na trošenje. Toplinska obrada također može poboljšati mehanička svojstva materijala zupčanika, povećavajući njegovu čvrstoću i tvrdoću.
Geometrija zupčanika
Broj zuba, modul, širina lica i kut pritiska utječu na čvrstoću zuba zupčanika. Na primjer, povećanje širine lica može povećati čvrstoću na savijanje, ali također može povećati kontaktno naprezanje. Veći broj zubaca može smanjiti naprezanje na savijanje, ali također može povećati rizik od smetnji.
Podmazivanje
Pravilno podmazivanje bitno je za smanjenje trenja i trošenja između zubaca zupčanika. Također pomaže u raspršivanju topline koja se stvara tijekom rada, što može spriječiti pregrijavanje i prijevremeni kvar zupčanika. Na raspolaganju su različite vrste maziva, a izbor ovisi o primjeni i radnim uvjetima.
Prijave i naši proizvodi
Naši mjenjači s cilindričnim zupčanicima koriste se u raznim industrijama. Na primjer, u proizvodnoj industriji koriste se u transportnim sustavima za prijenos materijala s jednog mjesta na drugo. U automobilskoj industriji mogu se naći u nekim prijenosnim sustavima.

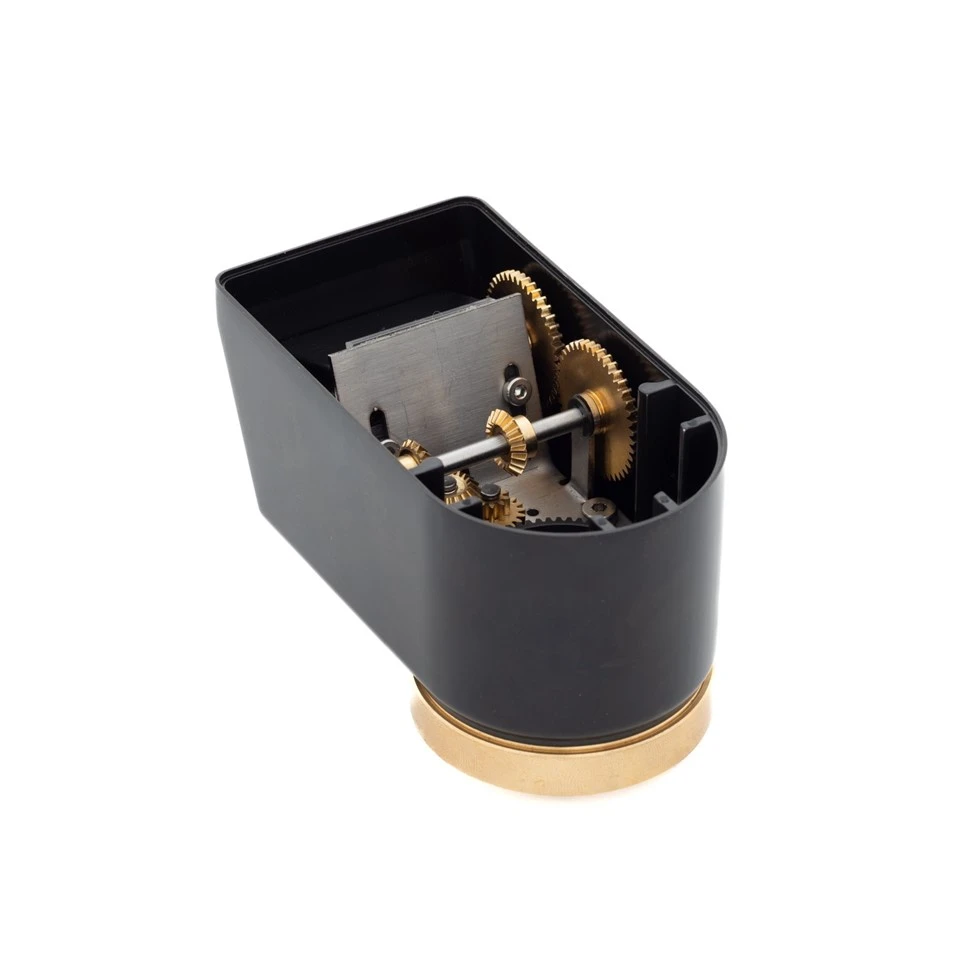

Nudimo i neke srodne proizvode. Ako ste zainteresirani za preciznu kontrolu položaja, pogledajte našMehanički digitalni indikator položaja. Sjajan je dodatak svakom sustavu mjenjača gdje je potrebno točno pozicioniranje.
Za primjene koje zahtijevaju visok omjer redukcije, našMjenjač s dvostrukom redukcijomizvrstan je izbor. Može osigurati značajno smanjenje brzine uz zadržavanje visokog okretnog momenta.
A ako tražite pouzdan način za smanjenje brzine i povećanje zakretnog momenta u sustavima s paralelnim vratilima, našReduktor zupčanika s paralelnim vratilomvrijedi razmotriti.
Zaključak i poziv na akciju
Proračun čvrstoće zuba zupčanika u mjenjaču s cilindričnim zupčanicima je složen, ali bitan proces. Razumijevanjem osnova proračuna savijanja i kontaktnog naprezanja i razmatranjem različitih čimbenika koji utječu na čvrstoću zupčanika, možete osigurati siguran i učinkovit rad vašeg mjenjača.
Ako ste na tržištu za visokokvalitetnim mjenjačem s cilindričnim zupčanicima ili sličnim proizvodima, voljeli bismo čuti vaše mišljenje. Bilo da ste vlasnik male tvrtke ili dio velike industrijske operacije, možemo vam pružiti prava rješenja za vaše potrebe. Kontaktirajte nas za ponudu ili kako bismo razgovarali o vašim specifičnim zahtjevima.
Reference
- Dudley, DW (1984). Gear Handbook: Dizajn, proizvodnja i primjena. McGraw - Hill.
- Buckingham, E. (1949). Analitička mehanika zupčanika. McGraw - Hill.
